產品特點：

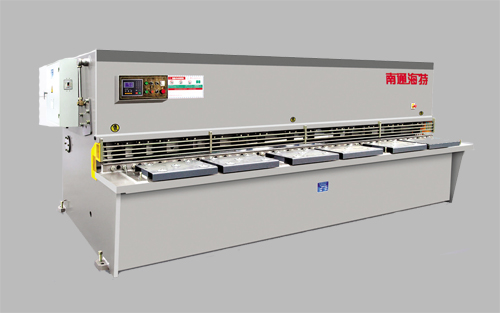

主機采用QC12Y系列液壓擺式剪板機。
數控系統選用國內外名牌專用剪板機數控系統。
后擋料電機選用進口交流伺服電機。
后擋料滾珠絲杠+直線導軌。
根據用戶需要選配數控系統。
 |
 |
 |
|
機床背部采用安全護欄 |
剪切刀口采用柵欄保護 |
深候口設計，可剪切超寬鋼板 |
|

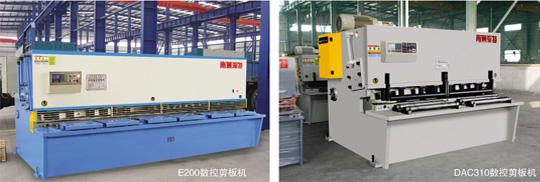

E18數控系統（華德爾）
1、既滿足機床數控功能，又能滿足精度控制燈求；
2、采用直接控制電機的模式，操作簡單，安裝方便、維修簡易三個目的。
3、可輸入1-9個工步，系統可以單次工作，也可循環控制精度為0.1mm. |
 |
DAC310
1、高清晰LCD顯示275×45像素；
2、后擋料的控制；刀口間隙的控制；剪切行程的控制；
3、后檔料實際位置與編程值同時顯示；
4、剪切計數：100個程序步；面板式安裝；
5、伺服控制/變頻調整控制/雙速交流電機控制。 |
技術參數：
|
型號 |
剪板尺寸
(厚×寬) |
剪切角 |
行程次數 |
后擋料架調節范圍 |
主電機 |
外形尺寸
(長×寬×高) |
|
mm |
(°) |
min-1 |
mm |
KW |
mm |
|
4×3200 |
4×3200 |
1°30′ |
18 |
20～600 |
5.5 |
3840×1675×1600 |
|
6×2500 |
6×2500 |
1°30′ |
18 |
20～600 |
7.5 |
3130×1530×1600 |
|
6×3200 |
6×3200 |
1°30′ |
14 |
20～600 |
7.5 |
3840×1675×1620 |
|
6×4000 |
6×4000 |
,1°30′ |
14 |
20～600 |
7.5 |
4630×1850×1700 |
|
6×5000 |
6×5000 |
1°30′ |
10 |
20～800 |
18.5 |
5660×2050×1950 |
|
6×6000 |
6×6000 |
1°30′ |
10 |
20～800 |
18.5 |
6700×2300×2300 |
|
8×2500 |
8×2500 |
1°30′ |
14 |
20～600 |
11 |
3130×1530×1600 |
|
8×3200 |
8×3200 |
1°30′ |
10 |
20～600 |
11 |
3840×1675×1620 |
|
8×4000 |
8×4000 |
1°30′ |
8 |
20～600 |
11 |
3840×1850×1700 |
|
8×5000 |
8×5000 |
1°30′ |
7 |
20～800 |
18.5 |
4630×2050×1950 |
|
8×6000 |
8×6000 |
1°30′ |
6 |
20～800 |
18.5 |
6750×2330×2230 |
|
10×2500 |
10×2500 |
1°30′ |
14 |
20～800 |
15 |
3130×1580×1800 |
|
10×3200 |
10×3200 |
1°30′ |
12 |
20～800 |
15 |
3840×1725×1850 |
|
10×4000 |
10×4000 |
1°30′ |
12 |
20～800 |
15 |
4630×1900×1850 |
|
12×2500 |
12×2500 |
1°30′ |
16 |
20～800 |
18.5 |
3235×2045×1850 |
|
12×3200 |
12×3200 |
1°30′ |
14 |
20～800 |
18.5 |
3945×2227×1935 |
|
12×5000 |
12×4000 |
1°30′ |
14 |
20～800 |
18.5 |
4695×2227×2115 |
|
12×5000 |
12×5000 |
1°30′ |
7 |
20～1000 |
45 |
6100×3370×2200 |
|
12×6000 |
12×6000 |
1°30′ |
6 |
20～1000 |
45 |
7100×3370×3050 |
|
12×8000 |
12×8000 |
1°30′ |
5 |
20～1000 |
45 |
9100×3575×3050 |
|
16×2500 |
16×2500 |
2° |
16 |
20～650 |
18.5 |
3235×2050×3150 |
|
16×3200 |
16×3200 |
2° |
12 |
20～800 |
22 |
3950×2230×1985 |
|
16×4000 |
16×4000 |
2° |
10 |
20～800 |
22 |
4700×2230×2250 |
|
20×2500 |
20×2500 |
2°30′ |
5 |
20～1000 |
37 |
3290×2900×2250 |
|
20×3200 |
20×3200 |
2°30′ |
4 |
20～1000 |
37 |
4000×3100×2450 |
|
20×4000 |
20×4000 |
2°30′ |
3 |
20～1000 |
37 |
4750×3300×2600 |
|
20×6000 |
20×6000 |
2°30′ |
3 |
20～1000 |
75 |
7050×3480×2800 |
|
25×2500 |
25×2500 |
2°30′ |
6 |
20～1000 |
45 |
3500×3150×3050 |
|
25×3200 |
25×3200 |
2°30′ |
5 |
20～1000 |
45 |
4200×3150×3500 |
|
25×4000 |
25×4000 |
2°30′ |
5 |
20～1000 |
45 |
4850×3300×3500 |
|
32×2500 |
32×2500 |
3° |
5 |
20～1000 |
55 |
3500×3150×3500 |
|
32×3200 |
32×3200 |
3° |
4 |
20～1000 |
55 |
4200×3150×3500 |
|
40×2500 |
40×2500 |
4° |
5 |
20～1000 |
75 |
3600×3300×3200 |
|
40×3200 |
40×3200 |
4° |
3 |
20～1000 |
90 |
4300×3300×3400 |
|
50×3000 |
50×3000 |
3° |
5 |
|
90×3 |
4040×3600×4800 |
|
50×6000 |
50×6000 |
3° |
5 |
|
90×5 |
7040×2800×5100 |
|
60×3500 |
60×3500 |
3°30′ |
5 |
|
90×4 |
